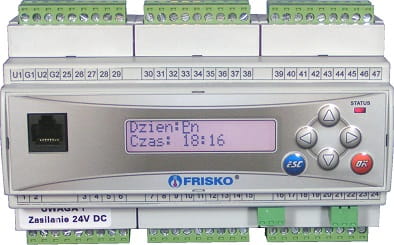

MR210-MULTICO

Sterownik jest przeznaczony do montażu na szynie DIN. Zajmuje szerokość 9 standardowych modułów. Dioda STATUS na płycie czołowej sterownika informuje o statusie sterownika (praca, awaria, tryb serwisowy itp.). Sterownik wyposażony jest w podświetlany wyświetlacz LCD 2x16 znaków i klawiaturę składającą się z 6 przycisków.

Wejścia analogowe AIN

Sterownik ma 11 wejść analogowych, które ze względu na różnice konstrukcyjne podzielono na dwie grupy.

Pierwszą grupę stanowią wejścia AIN1 i AIN2, które mogą być wykonywane w kilku wariantach:

- do pomiaru temperatury w zakresie od -30°C do 95°C czujnikami z elementem pomiarowym KTY81-210,

- do pomiaru temperatury w zakresie od -30°C do 280°C czujnikami z elementem pomiarowym Pt1000,

- prądowe 0-20mA (4-20mA),

- napięciowe 0-10V.

Analogowe sygnały wejściowe przetwarzane są przez 12-bitowy przetwornik A/C. Dokładność torów pomiarowych jest nie gorsza niż 0,25%. Błąd dodatkowy od temperatury nie przekracza 0,1%/10°C.

Druga grupa zawiera wejścia o numerach od AIN3 do AIN11, przeznaczone w wykonaniach standardowych do pomiaru temperatury w zakresie od -30°C do 95°C czujnikami z elementem pomiarowym KTY81-210. Analogowe sygnały wejściowe z tej grupy wejść przetwarzane są przez 12-bitowy przetwornik A/C. Dokładność torów pomiarowych jest nie gorsza niż 0,25%. Błąd dodatkowy od temperatury nie przekracza 0,1%/10°C.

Sterowniki z inną strukturą wejść analogowych traktowane są jak wykonania niestandardowe i wymagają indywidualnych uzgodnień z producentem.

Wejście binarne BIN

Sterownik posiada 5 wejść binarnych BIN1-BIN5, do których można podłączyć bezpotencjałowe styki zwierne. Pojedyncze wejście binarne umożliwia identyfikację impulsów nie krótszych niż 50ms i pojawiających się nie częściej niż co 100ms. Wejścia binarne mogą służyć do obsługi różnego rodzaju sygnałów logicznych (bezpotencjałowe wyjścia termostatów, presostatów, higrostatów itp.), w tym do zliczania impulsów z przepływomierzy.

Wyjścia przekaźnikowe BOUT

Sterownik ma 14 wyjść przekaźnikowych BOUT1-BOUT14, w tym dwa wyjścia bezpotencjałowe ze stykiem zwiernym (BOUT1, BOUT2) oraz dwie grupy wyjść napięciowych (BOUT3-BOUT6 i BOUT7-BOUT14). Maksymalna obciążalność pojedynczego wyjścia przekaźnikowego wynosi 0,8A/230VAC (AC1), 0.6A/230VAC (AC3, cosφ=0.6). Sumaryczna obciążalność każdej z grup wyjść napięciowych wynosi 3A 230VAC. Sterowanie urządzeniami niespełniającymi tych wymagań musi się odbywać za pośrednictwem dodatkowych przekaźników/styczników.

   Sterowanie pompami musi się odbywać za pośrednictwem dodatkowych przekaźników/styczników o parametrach dostosowanych do charakteru obciążenia. Przy doborze przekaźnika należy zwrócić uwagę na znamionową moc silnikową zestyku oraz na zastosowany materiał styków - dla obciążeń silnikowych powinny to być styki AgCdO lub AgSnO₂.

Wyjścia AOUT1 i AOUT2

Wyjścia AOUT1 i AOUT2 są opcjonalne, każde z nich może być wykonane jako wyjście 0-10V lub wyjście PWM.

W opcji 0-10V wyjście jest sterowane 16‑bitowym wyjściem PWM procesora. Dokładność przetwarzania wynosi 0,5%. Wyjście może być obciążane rezystancją nie mniejszą niż 10kΩ. Wyjście 0-10V jest odseparowane galwanicznie od procesora, napięcie przebicia 500V AC.

Opcja ta poszerza zastosowanie sterownika o układy, w których zachodzi potrzeba współpracy z siłownikami, palnikami modulowanymi i falownikami sterowanymi sygnałem analogowym 0-10V.

Parametry wyjścia w opcji PWM: okres T=6ms (f=167Hz), 15‑bitowowy zakres modulacji, amplituda 12V, maksymalny prąd 20mA. Wyjście PWM nie jest odseparowane galwanicznie od procesora.

Opcja ta poszerza zastosowanie sterownika o układy przystosowane do sterowania sygnałem PWM, np. sterowanie wydajnością pomp elektronicznych.

Wyjście triakowe AOUT3

Sterownik ma 1 wyjście triakowe AOUT3 o obciążalności 0,6A przeznaczone do płynnego sterowania niewielkimi silnikami. Wyjście to jest wykorzystywane do sterowania wydajnością małych pomp zasilanych 230V AC (systemy solarne, systemy z kominkiem z płaszczem wodnym). Można je również wykorzystać do sterowania ON/OFF dowolnymi urządzeniami wykonawczymi.

Komunikacja

Sterownik jest wyposażony w dwa porty komunikacyjne: RS1 oraz RS2. Port RS1 może pracować jako port RS232 lub RS485. Port ten może być wykorzystany jako SLAVE lub MASTER, do którego odwołują się bloki komunikacyjne (RS_SET, RS_GET, RS_RX, RS_WX). Typ portu RS1 należy wybierać na etapie zamawiania. Drugi port RS2 jest na stałe typu RS485 i pracuje tylko jako SLAVE.

Opcjonalnie sterownik może zostać wyposażony we wbudowany moduł ethernetowy ETH5 umożliwiający zdalny dostęp do sterownika za pośrednictwem sieci LAN/WAN.
