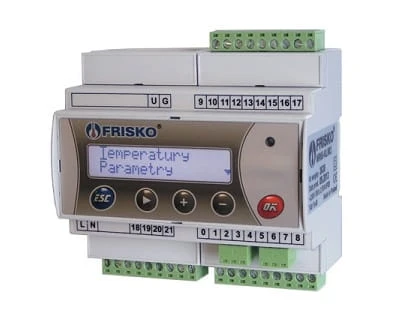

Sterownik swobodnie programowalny MR65-MULTICO
Sterownik jest przeznaczony do montażu na szynie DIN. Zajmuje szerokość 6 standardowych modułów. Integralną częścią sterownika jest podświetlany wyświetlacz LCD 2x16 znaków i klawiatura składającą się z 5 przycisków. Dwukolorowa dioda może sygnalizować stany sterownika (praca, awaria, tryb serwisowy itp.).
Wejścia analogowe AIN
Analogowe sygnały wejściowe przetwarzane są przez 10-bitowy przetwornik A/C. Dokładność torów pomiarowych jest nie gorsza niż 0,5%. Błąd dodatkowy od temperatury nie przekracza 0,1%/10°C.
Sterownik ma 5 wejść analogowych, które ze względu na różnice konstrukcyjne podzielono na dwie grupy. Pierwsza grupa zawiera wejścia o numerach od AIN1 do AIN3, przeznaczone w wykonaniach standardowych do pomiaru temperatury w zakresie od -30°C do 120°C czujnikami z elementem pomiarowym KTY81-210.
Drugą grupę stanowią wejścia AIN4 i AIN5, które mogą być wykonywane w kilku wariantach:
- do pomiaru temperatury w zakresie od -30°C do 120°C czujnikami z elementem pomiarowym KTY81-210,
- do pomiaru temperatury w zakresie od -30°C do 280°C czujnikami z elementem pomiarowym Pt1000,
- prądowe 0-20mA (4-20mA),
- napięciowe 0-10V.
Sterowniki z inną strukturą wejść analogowych traktowane są jak wykonania niestandardowe i wymagają indywidualnych uzgodnień z producentem.
Wejście binarne BIN1
Sterownik ma 1 wejście binarne, do którego można podłączyć bezpotencjałowy styk zwierny. Wejście binarne umożliwia identyfikację impulsów nie krótszych niż 50ms i pojawiających się nie częściej niż co 100ms. Wejście binarne może służyć do obsługi różnego rodzaju sygnałów logicznych, w tym do zliczania impulsów z przepływomierzy.
Wyjścia przekaźnikowe BOUT
Sterownik ma 5 wyjść przekaźnikowych, w tym jedno wyjście bezpotencjałowe ze stykiem przełączanym BOUT4 i cztery wyjścia bezpotencjałowe ze stykiem zwiernym BOUT1, BOUT2, BOUT3 oraz BOUT5. Maksymalna obciążalność pojedynczego wyjścia przekaźnikowego wynosi 1A/230VAC (AC1), 0.8A/230VAC (AC3, cosφ=0.6). Sterowanie urządzeniami niespełniającymi tych wymagań musi się odbywać za pośrednictwem dodatkowych przekaźników/styczników.
Sterowanie pompami musi się odbywać za pośrednictwem dodatkowych przekaźników/styczników o parametrach dostosowanych do charakteru obciążenia. Przy doborze przekaźnika należy zwrócić uwagę na znamionową moc silnikową zestyku oraz na zastosowany materiał styków - dla obciążeń silnikowych powinny to być styki AgCdO lub AgSnO2.
Wyjście AOUT1
Wyjście to jest opcjonalne i może być wykonane jako wyjście 0-10V lub wyjście PWM.
W opcji 0-10V wyjście to jest sterowane 16‑bitowym wyjściem PWM procesora. Dokładność przetwarzania wynosi 0,5%. Wyjście może być obciążane rezystancją nie mniejszą niż 10kΩ. Wyjście 0-10V jest odseparowane galwanicznie od procesora, napięcie przebicia 500V AC.
Opcja ta poszerza zastosowanie sterownika o układy, w których zachodzi potrzeba współpracy z siłownikami, palnikami modulowanymi lub falownikami sterowanymi sygnałem analogowym 0-10V.
Parametry wyjścia w opcji PWM: okres T=6ms (f=167Hz), 15‑bitowowy zakres modulacji, amplituda 10 ¸12V, maksymalny prąd 20mA. Wyjście PWM nie jest odseparowane galwanicznie od procesora.
Opcja ta poszerza zastosowanie sterownika o układy przystosowane do sterowania sygnałem PWM, np. sterowanie wydajnością pomp elektronicznych.
Komunikacja
Sterownik jest wyposażony w dwa porty komunikacyjne: RS1 oraz RS2.
Port RS1 może pracować jako port RS232 lub RS485. Port ten może być wykorzystany jako SLAVE lub MASTER, do którego odwołują się bloki komunikacyjne (RS_SET, RS_GET, RS_RX, RS_WX). Typ portu RS1 należy wybierać na etapie zamawiania.
Port RS2 jest na stałe typu RS485 i pracuje tylko jako SLAVE.
