FRISKO

RX911-MULTICO

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 1 995,06 zł

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

szt.
Dostępność:
na wyczerpaniu

Kod produktu: 258

Opis

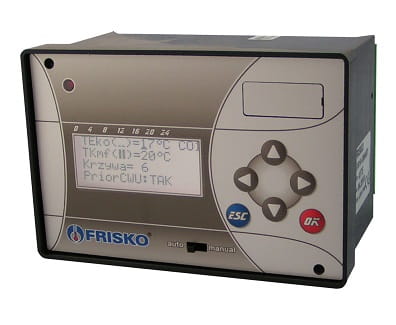

Obudowa regulatora przeznaczona jest do montażu tablicowego.

Parametry istotne przy zabudowie tablicowej:

wymiary otworu:

138x92mm,

głębokość zabudowy:

min 90mm,

grubość tablicy:

max 3,5mm.



Do zamocowania regulatora w tablicy służą 2 wysuwane zaczepy, widoczne w prawym dolnym i lewym górnym narożniku płyty czołowej.

Integralną częścią sterownika jest pulpit operatorski. Elementy pulpitu służące do komunikacji z operatorem i dostępne dla projektanta struktury są następujące:

- podświetlany wyświetlacz LCD 4x16 znaków,

- klawiatura składająca się z 6 przycisków,

- sygnał dźwiękowy (buzzer),

- dwukolorowa dioda świecąca (czerwono-zielona),

- 8 dwupozycyjnych przełączników kodujących umieszczonych pod zaślepką w prawym górnym rogu płyty czołowej sterownika,

- przełącznik AUTO/MANUAL umieszczony w dolnej części pulpitu.



Dwukolorowa dioda może sygnalizować stany sterownika (praca, awaria, tryb serwisowy itp.).

Przełącznik AUTO/MANUAL służy do przełączenia wyjść sterownika w tryb pracy automatycznej lub ręcznej. W trybie pracy automatycznej (pozycja AUTO) stan wyjść sterownika wynika ze struktury programowej sterownika. Przestawienie przełącznika AUTO/MANUAL do pozycji MANUAL powoduje, że wyjścia przyjmują stan pokazany na schemacie połączeń elektrycznych.





WEJŚCIA I WYJŚCIA STEROWNIKA



Wejścia parametryczne

Sterownik ma 10 wejść parametrycznych AIN1,..., AIN10 przeznaczonych do pomiaru rezystancji. Pomiar rezystancji dokonywany jest 12-bitowym przetwornikiem A/C. Dokładność torów pomiarowych jest nie gorsza niż 0,25%. Błąd dodatkowy od temperatury nie przekracza 0,1%/10°C.

Wszystkie tory pomiarowe (łącznie z przetwornikiem A/C) odseparowane są galwanicznie od jednostki centralnej. Znacznie zwiększa to odporność jednostki centralnej na wpływy zewnętrzne typu przepięcia oraz na błędne podłączenie regulatora (uszkodzeniu ulegnie tor pomiarowy, a nie skomplikowana jednostka centralna).

W standardowym wykonaniu rezystancja mierzona jest w zakresie od 1,25kΩ do 3,298kΩ, co umożliwia w szczególności pomiar temperatury czujnikami z elementem pomiarowym KTY81-210. Zakres mierzonych temperatur wynosi od -30°C do 95°C. Charakterystykę czujnika przedstawia poniższa tabela:



Temperatura (°C)

Rezystancja (Ω)



Temperatura (°C)

Rezystancja (Ω)

-40

1136



60

2590

-30

1250



70

2780

-20

1372



80

2978

-10

1500



90

3182

0

1634



100

3392

10

1774



110

3593

20

1922



120

3800

25

2000



125

3904

30

2078



130

4005

40

2240



140

4180

50

2410



150

4306



Sterowniki z inną strukturą wejść pomiarowych traktowane są jak wykonania niestandardowe i wymagają indywidualnych uzgodnień z producentem.



Wejścia binarne

Wejścia parametryczne mogą być również wykorzystane jako wejścia binarne do wprowadzania sygnałów dwustanowych. Zmiany na wejściach (zwarcie/rozwarcie) nie mogą następować częściej niż co 1 sekundę. Powyższe ograniczenie jest związane z częstością odczytu stanu wejść.



Do dyspozycji projektanta struktur programowych jest także osiem dwupozycyjnych przełączników konfiguracyjnych SW1,..., SW8. Położenie tych przełączników ma odbicie w stanie odpowiednich flag programowych. Zwykle wykorzystuje się je do wyboru opcji pracy sterownika, konfiguracji itp. Przełączniki dostępne są pod zaślepką umieszczoną w prawym górnym rogu pulpitu regulatora.





Wyjścia przekaźnikowe

Sterownik ma 9 wyjść przekaźnikowych:

-  BOUT1, BOUT2, BOUT5, BOUT7 - wyjścia napięciowe, normalnie zwarte,

-  BOUT3, BOUT4, BOUT6 - wyjścia napięciowe, normalnie rozwarte,

-  BOUT8 - wyjście bezpotencjałowe, normalnie zwarte,

-  BOUT9 - wyjście bezpotencjałowe przełączane.

Przy braku zasilania sterownika lub w położeniu przełącznika AUTO/MANUAL w pozycji MANUAL wyjścia przyjmują stan:

-  BOUT1, BOUT2, BOUT5, BPUT7 - zwarte,

-  BPUT3, BPUT4, BPUT6 - rozwarte,

-  BPUT8 - zwarte,

-  BPUT9 - zwarte zaciski 28 z 29.



Projektant musi uwzględnić powyższe przy projektowaniu struktury programowej, tzn. używając logiki „1-załączony” i „0‑wyłączony” flagi określające stan wyjść BOUT1, BOUT2, BOUT5, BOUT7 i BPUT8 należy zanegować.


Maksymalna obciążalność pojedynczego wyjścia przekaźnikowego wynosi 1A/230VAC (AC1), 0.8A/230VAC (AC3, cosφ=0.6). Maksymalna sumaryczna obciążalność wyjść przekaźnikowych o zaciskach 18...25 wynosi 2A/230VAC. Sterowanie urządzeniami niespełniającymi tych wymagań musi się odbywać za pośrednictwem dodatkowych przekaźników/styczników.

Sterowanie pompami musi się odbywać za pośrednictwem dodatkowych przekaźników/styczników o parametrach dostosowanych do charakteru obciążenia. Przy doborze przekaźnika należy zwrócić uwagę na znamionową moc silnikową zestyku oraz na zastosowany materiał styków - dla obciążeń silnikowych powinny to być styki AgCdO lub AgSnO2 .



Komunikacja

Sterownik jest wyposażony w jeden port komunikacyjny RS485. Port ten służy m.in. do programowania sterownika.
