ATTO-CW3 - regulator węzła CWU

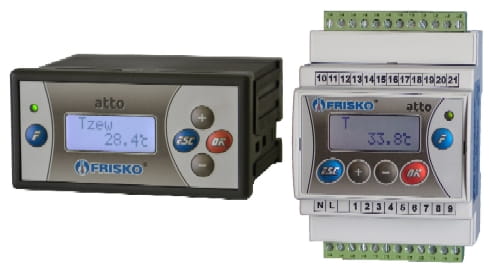

Regulatory elektroniczne ATTO-CW3/ATTO2-CW3 w maksymalnej konfiguracji przeznaczone są do obsługi węzła CWU (ciepłej wody użytkowej) w układzie jak na poniższym rysunku. Podświetlany wyświetlacz LCD 2x8 znaków oraz klawiatura z 5 przyciskami umożliwiają wygodną obsługę urządzenia. Rozłączne złącza ułatwiają montaż i serwis urządzenia. ATTO-CW3 przeznaczony do montażu na szynie DIN 35mm. ATTO2-CW3 przeznaczony do montażu tablicowego.

Regulacja temperatury CWU w punkcie Tcwu realizowana jest poprzez sterowanie siłownikiem trójstawnym zaworu Zcwu w oparciu o algorytm PI i tygodniowy program zmian zadanej temperatury.

Sterowanie cyrkulacją CWU (pompą cyrkulacji) realizowane jest w oparciu o program tygodniowy. W zadeklarowanych w programie przedziałach czasowych pompa cyrkulacyjna Pccw może pracować cyklicznie lub być na stałe załączona. Możliwe jest też wyłączenie obsługi obwodu cyrkulacji. Konfigurację pracy obwodu dokonuje się parametrem ObwCCW.

Układ pracy sterownika:

Wybrane funkcje sterownika:

Podana cena nie zawiera cen czujników oraz akcesoriów.
