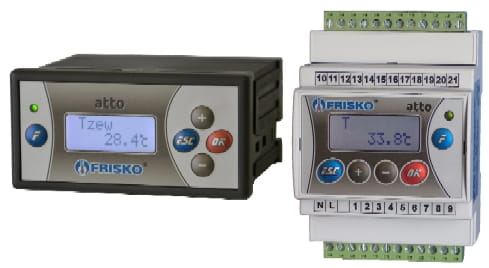

ATTO-KO - okienkowy termostat programowalny

ATTO-KO/ATTO2-KO jest urządzeniem realizującym funkcję komparatora okienkowego K1 oraz dwukanałowego termostatu elektronicznego T2 i T3. Funkcja komparatora jest zawsze aktywna. Ilość aktywnych termostatów ustawiana jest parametrami konfiguracyjnymi.

Do komparatora okienkowego (K1) przypisane jest wyjście OutK1 i pomiar temperatury T1. Zakres mierzonej temperatury wynosi ‑30,0°C÷280,0°C przy zastosowaniu czujnika z elementem pomiarowym Pt1000 lub ‑30,0°C÷110,0°C przy zastosowaniu czujnika z elementem pomiarowym KTY81-210. Dla komparatora Użytkownik ma możliwość nastawienia parametrów T1Min i T1Max - dolnego i górnego progu zadziałania komparatora. Wzrost temperatury T1 powyżej wartości T1Max lub spadek temperatury T1 poniżej wartości T1Min powoduje załączenie wyjścia komparatora.

Gdy temperatura T1 mieści się w przedziale T1Min...T1Max wyjście komparatora jest wyłączone. Przełączanie na granicy progów zadziałania komparatora realizowane jest z histerezą 0,2°C.

Do termostatów T2 i T3 przypisane są odpowiednio wyjścia OutT2 i OutT3 oraz pomiary temperatury T2 i T3. Zakres mierzonej temperatury ‑30,0°C÷110,0°C. Można stosować tylko czujniki z elementem pomiarowym KTY81-210. Dla każdego termostatu regulacja temperatury jest dwustanowa. Termostaty pracują w oparciu o niezależne zestaw parametrów: temperatura zadana i histereza regulacji.

Dodatkowe funkcje regulatora:

• kalibracja torów pomiarowych,
• sygnalizacja niesprawności czujnika lub toru pomiarowego,
• funkcja testu wyjść.

Sterownik wyposażony jest w podświetlany wyświetlacz LCD 2x8 znaków i klawiaturę z 5 przyciskami. Port komunikacyjny RS485 i oprogramowanie realizujące protokół MODBUS RTU umożliwia współpracę sterownika ze sterownikami nadrzędnymi i programami wizualizacji i nadzoru. Rozłączne złącza ułatwiają montaż i serwis urządzenia. ATTO-KO przeznaczony do montażu na szynie DIN 35mm. ATTO2-KO przeznaczony do montażu tablicowego.
