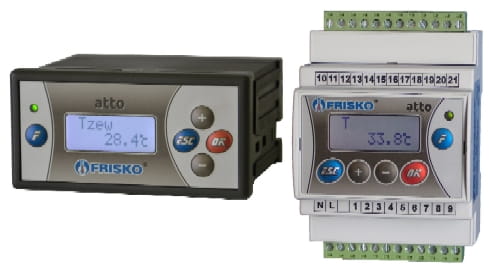

ATTO-LE2 - licznik energii z wodomierzem

Licznik elektroniczny ATTO-LE2 realizuje funkcje trzech liczników: energii cieplnej, wodomierza W1 oraz wodomierza W2.

Pomiar energii realizowany jest na podstawie dwóch pomiarów temperatury (zasilania ipowrotu) oraz przepływomierza podłączonego do wejścia binarnego WeLE. Przepływomierz musi być z impulsatorem, którego styk na czas impulsu będzie zwierał wejście binarne. Przepływomierz powinien być tak dobrany, aby przy największych przepływach generować impulsy nie częściej niż co 2 sekundy. Czas impulsu nie może być krótszy niż 50ms. O właściwościach przepływomierza decyduje jego stała. W przypadku, pojawiania się zbyt często impulsów licznik nie będzie zliczał energii i zasygnalizuje ten stan zapaleniem diody statusowej na kolor czerwony oraz wyświetleniem na ekranie z wartością przepływu pulsującego znaku "*".

Funkcje wodomierzy W1 i W2 realizowane są na podstawie przepływomierzy podłączonych do wejść binarnych odpowiednio WeW1 i WeW2. Każdy przepływomierz musi być z impulsatorem, którego styk na czas impulsu będzie zwierał wejście binarne. Przepływomierz powinien być tak dobrany, aby przy największych przepływach generować impulsy nie częściej niż co 0,5 sekundy. Czas impulsu nie może być krótszy niż 50ms. O właściwościach przepływomierza decyduje jego stała.

Licznik wyposażony jest w port szeregowy RS485 z obsługą protokołu MODBUS RTU. Po podłączeniu do modułu komunikacyjnego istniej możliwość obsługi licznika za pośrednictwem sieci Internet poprzez systemy FRISKO-ONLINE lub FRISKO-MOBILE.
