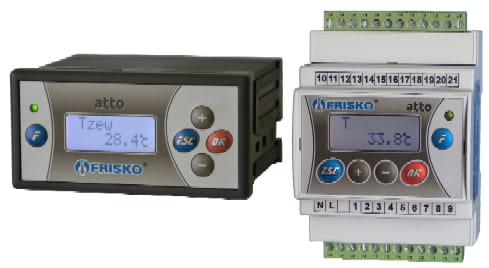

ATTO-SDM + RX-W3 - sterownik do współpracy z licznikiem dwukierunkowym

ATTO-SDM/ATTO2-SDM są urządzeniami przeznaczonymi do zarządzania nadprodukcją energii elektrycznej wytwarzanej przez instalację paneli fotowoltaicznych. Sterownik umożliwia załączenie trzech odbiorników energii o określonych, ustawianych przez użytkownika, poborach mocy (parametry ZalP1, ZalP2, ZalP3).

Sterownik współpracuje z dwukierunkowym licznikiem energii typu SDM72D-M firmy EASTRON. Komunikacja z licznikiem realizowana jest przez magistralę RS485 z wykorzystaniem protokołu Modbus RTU. Sterownik odczytuje z licznika aktywną moc generowaną przez instalację paneli fotowoltaicznych (tzw. moc eksportowaną oznaczoną dalej jako ExpP) oraz mocy pobieraną z instalacji (tzw. moc importowaną oznaczoną dalej jako ImpP). Wzrost generowanej mocy ExpP powyżej nastawionej parametrem ZalP1 wartości powoduje załączenie wyjścia OUT1. Dalszy wzrost ExpP powyżej wartości ZalP2 powoduje załączenie wyjścia OUT2. Wzrost ExpP powyżej wartości ZalP3 powoduje załączenie wyjścia OUT3. Spadek mocy ExpP lub wzrost mocy ImpP powodują wyłączanie kolejnych wyjść. Przy sterowaniu załączaniem wyjść dopuszcza się pracę z mocą pobieraną. Jej maksymalną dopuszczalną wartość określa parametr MaxImpP.

W układzie, gdzie wszystkie odbiorniki energii posiadają taki sam zadeklarowany pobór mocy ZalP1= ZalP2=ZalP3 możliwa jest praca z priorytetem (parametr PriorOUT=Tak) załączania kolejnych wyjść (w pierwszej kolejności OUT1, w drugiej OUT2 a na końcu OUT3) lub praca bez priorytetu ( PriorOUT=Nie) z optymalizacją czasu załączenia danego wyjścia.

Wtyk komunikacyjny RX-W3 w komplecie !

Aktualizacja stanu wyjść odbywa się z interwałem 60 sekund.
