ATTO-TD2 - Podwójny termostat różnicowy

Dwa niezależne elektroniczne termostaty różnicowe. Dla termostatu różnicowego TR1 pomiary temperatury realizowane są za pomocą czujników T1 i T2. Czujnik T1 jest z elementem pomiarowym Pt1000 i umożliwia pomiar temperatury źródła ciepła w zakresie od -30°C do 280°C. Czujniki T2 jest z elementem pomiarowym KTY81-210. Zakres pomiaru temperatury T2 odbiornika wynosi od -30°C do 110°C. Do termostatu przypisane jest wyjście przekaźnikowe TR1. Załączenie wyjścia TR1 regulatora następuje, gdy różnica temperatur ΔTR1 (T1-T2) jest większa od wartości parametru  ΔTZalTR1. Wyłączenie, gdy różnica  ΔTR1 jest mniejsza od wartości  ΔTWylTR1. Termostat TR2 działa w oparciu o pomiary temperatury realizowane za pomocą czujników T3 i T4. Czujniki T3 (źródło ciepła) i T4 (odbiornik) są z elementem pomiarowym KTY81-210 i umożliwiają pomiar temperatury w zakresie od -30°C do 110°C. Do termostatu przypisane jest wyjście przekaźnikowe TR2. Załączenie wyjścia TR2 regulatora następuje, gdy różnica temperatur ΔTR2 (T3-T4) jest większa od wartości parametru  ΔTZalTR2. Wyłączenie, gdy różnica ΔTR2 jest mniejsza od wartości  ΔTWylTR2. Dostępne są funkcje ochrony odbiornika przed przegrzaniem oraz kontroli minimalnej temperatury źródła ciepła dla obu termostatów.

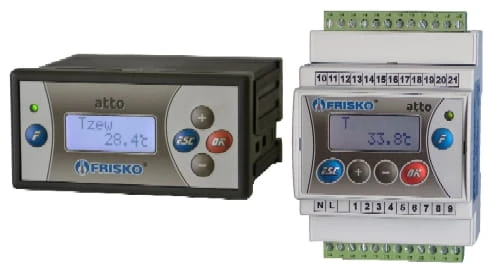

Regulator wyposażony jest w podświetlany wyświetlacz LCD 2x8 znaków, klawiaturę z 5 przyciskami umożliwiają wygodną obsługę urządzenia oraz port komunikacyjny RS485 z zaimplementowaną obsługą protokołu MODBUS RTU umożliwiającą współpracę z regulatorami serii PLUS oraz systemem FRISKO-ONLINE i FRISKO-MOBILE. Sterownik ATTO przeznaczony jest do montażu na szynie DIN 35mm, natomiast ATTO2 do montażu tablicowego. Rozłączne złącza ułatwiają montaż i serwis urządzenia.

Wybrane funkcje sterownika:
