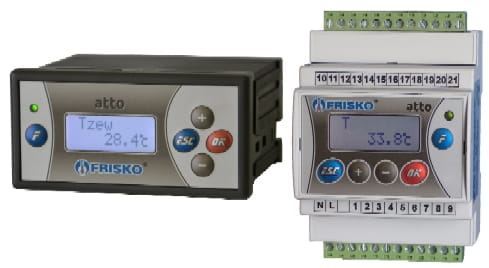

ATTO-TD2E - Podwójny termostat różnicowy oraz BZC

Dwa niezależne elektroniczne termostaty różnicowe oraz programowalny termostat sterujący biwalentnym źródłem ciepła - BZC. Dla termostatu różnicowego TR1 pomiary temperatury realizowane są za pomocą czujników T1 i T2. Czujnik T1 jest z elementem pomiarowym Pt1000 i umożliwia pomiar temperatury źródła ciepła w zakresie od -30°C do 280°C. Czujniki T2 jest z elementem pomiarowym KTY81-210. Zakres pomiaru temperatury T2 odbiornika wynosi od -30°C do 110°C. Do termostatu przypisane jest wyjście przekaźnikowe TR1. Załączenie wyjścia TR1 regulatora następuje, gdy różnica temperatur ΔTR1 (T1-T2) jest większa od wartości parametru  ΔTZalTR1. Wyłączenie, gdy różnica  ΔTR1 jest mniejsza od wartości  ΔTWylTR1. Termostat TR2 działa w oparciu o pomiary temperatury realizowane za pomocą czujników T3 i T4. Czujniki T3 (źródło ciepła) i T4 (odbiornik) są z elementem pomiarowym KTY81-210 i umożliwiają pomiar temperatury w zakresie od -30°C do 110°C. Do termostatu przypisane jest wyjście przekaźnikowe TR2. Załączenie wyjścia TR2 regulatora następuje, gdy różnica temperatur ΔTR2 (T3-T4) jest większa od wartości parametru  ΔTZalTR2. Wyłączenie, gdy różnica ΔTR2 jest mniejsza od wartości  ΔTWylTR2. Dostępne są funkcje ochrony odbiornika przed przegrzaniem oraz kontroli minimalnej temperatury źródła ciepła dla obu termostatów.

Termostat programowalny BZC działa w oparciu o program tygodniowy i pomiar temperatury realizowany za pomocą czujnika T3 lub T4 zależnie od nastawy parametru BZC.Tx

Rozłączne złącza ułatwiają montaż i serwis urządzenia.

Wybrane funkcje sterownika:
