Opis

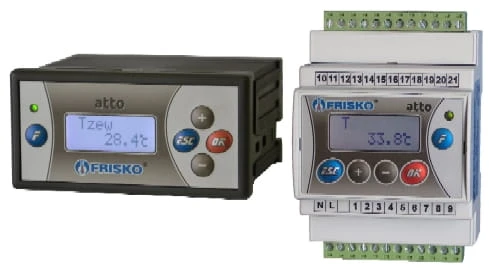

Uniwersalny moduł wejść wyjść przeznaczony do systemów rozproszonych bazujących na magistrali RS485 obsługującej protokół MODBUS RTU. Sterownik może pracować jako urządzenie autonomiczne (realizujące określone funkcje logiczne) lub jako moduł wejść wyjść. Moduł posiada 4 wejścia analogowe, 3 wejścia binarne oraz 3 wyjścia przekaźnikowe. Odczytu wielkości mierzonych (wejść) i stanu wyjść, odczytu i zmiany parametrów sterownika można dokonać za pomocą terminala, panelu dotykowego (np. MT8070) lub komputera, połączonego ze sterownikiem łączem komunikacyjnym. Dodatkowo urządzenie oferuje możliwość współpracy z systemem FRISKO-ONLINE i FRISKO-MOBILE. Sterownik wyposażony jest w podświetlany wyświetlacz LCD 2x8 znaków, klawiaturę z 5 przyciskami. Sterownik ATTO przeznaczony jest do montażu na szynie DIN 35mm, natomiast ATTO2 do montażu tablicowego. Rozłączne złącza ułatwiają montaż i serwis urządzenia.

Funkcje modułu:

3 wejścia binarne,

możliwość realizacji funkcji autonomicznego zliczania impulsów,

4 wejścia analogowe,

10-bitowy przetwornik A/C,

możliwość pomiaru temperatury od -30°C do 110°C czujnikami z elementem pomiarowym KTY81-210,

możliwość pomiaru temperatury od -30°C do 280°C czujnikami z elementem pomiarowym Pt1000,

możliwość pomiaru prądu 0-20mA (4-20mA),

możliwość pomiaru napięcia 0-10V,

3 wyjścia przekaźnikowe, bezpotencjałowe ze stykiem przełączanym,

port komunikacyjny RS485 obsługujący protokół MODBUS RTU.

Cena nie zawiera wtyku złącza komunikacyjnego RX-W3.

Instrukcja obsługi

Schemat podłączenia - wersja 4x0-10V

Schemat podłączenia - wersja 4x0-20mA
