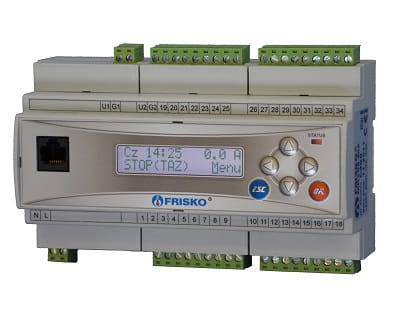

MR208-PS9 - sekwencyjny sterownik do dozowania płynów

Sterownik MR208-PS9 przeznaczony jest do sekwencyjnego dozowania odżywki/podlewania roślin w ośmiu strefach. Umożliwia sterowanie 8 zaworami oraz pompą.

Oprogramowanie sterownika pozwala na zadeklarowanie trzech przedziałów czasowych w ciągu doby, podczas których realizowane jest dozowanie odżywek.

W zadeklarowanym przedziale czasowym sterownik załącza pompę oraz kolejno zawory Z1 - Z8. Czasy otwarcia poszczególnych zaworów określają parametry tZ1 – tZ8. Po zamknięciu ostatniego zaworu następuje wyłączenie pompy z opóźnieniem ustalonym przez użytkownika. Dodatkowo od momentu wyłączenia zaworu Z8 odliczany jest czas przerwy deklarowany dla każdego przedziału czasowego oddzielnie, po którym następuje ponowne rozpoczęcie cyklu. Taki proces powtarza się aż do zakończenia czasu trwania danego przedziału czasowego PC z tym, że bieżący cykl jest wykonywany w całości mimo zakończenia programu.

Zatrzymanie cyklu może nastąpić poprzez rozwarcie wejścia binarnego WePauza. Po ponownym jego zwarciu, cykl jest kontynuowany.

Między przedziałami czasowymi PC oraz w trakcie przerwy istnieje możliwość uruchomienia dodatkowego pełnego cyklu lub uruchomienie pojedynczego zaworu. Funkcja ta uruchamiana jest z klawiatury sterownika.

Jeżeli dodatkowy cykl zakończy się po upływie przerwy, to po jego zakończeniu natychmiast rozpocznie się cykl planowy. Jeżeli podczas trwającego cyklu skończy się zadeklarowany przedział czasowy, cykl zostanie dokończony.

Sterownik ma 9 wejść przystosowanych do pomiaru temperatury czujnikiem KTY 81-210. Zmierzona temperatura jest wyświetlana na wyświetlaczu sterownika. Jeżeli czujnik nie jest podłączony, temperatura nie jest wyświetlana. Pomiar temperatury nie wpływa na pracę urządzenia.
