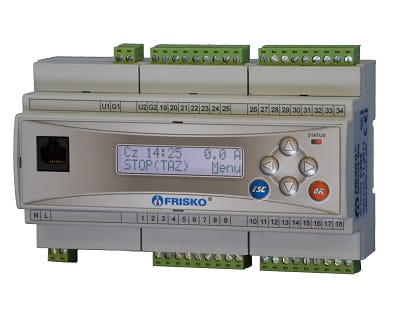

MR208-RG+ - regulator dwóch obwodów zasilanych z sieci przez wymiennik

MR208-RG+ jest regulatorem pogodowym przeznaczonym do sterowania układami z dwoma obwodami CO i obwodem CWU zasilanym z sieci poprzez wymiennik. Siłownik zaworu regulacyjnego Zzas temperatury po wtórnej stronie wymiennika może mieć sterowanie trójstawne lub analogowe sygnałem 0-10V. Sterownie trójstawne realizowane jest w standardowym wykonaniu regulatora. Sterowanie analogowe realizowane jest w opcjonalnym wykonaniu regulatora , za dopłatą, poprzez wyjście napięciowe 0-10V. W standardowym wykonaniu regulator nie posiada wyjścia napięciowego 0-10V. Wyboru układu pracy i jego właściwości dokonuje się parametrami konfiguracyjnymi. Schematy technologiczne czterech podstawowych układów pracy regulatora oraz odpowiadające im nastawy parametru Uklad przedstawiono na kolejnych rysunkach.

Ważniejsze funkcje realizowane przez regulator:

• praca w dwóch trybach Zima/Lato wybieranych ręcznie lub automatycznie,
• podział obwodów CO na całoroczne lub sezonowe,
• pogodowa lub pogodowo-pokojowa regulacja temperatury w obwodach CO,
• niezależne krzywe grzania dla obwodów CO wybierane z rodziny charakterystyk,
• niezależne programy tygodniowe dla obwodów CO,
• sterowanie pracą siłowników mieszaczy obwodów CO w oparciu o algorytm PI,
• program Ferie załączany na określoną ilość dni lub bezterminowo,
• program Party załączany na określoną ilość godzin lub bezterminowo,
• tygodniowy program przygotowania CWU,
• program dezynfekcji instalacji CWU (antylegionella) załączany ręcznie lub automatycznie,
• praca z priorytetem lub bez priorytetu CWU,
• tygodniowy program działania cyrkulacji CWU z cykliczną pracą pompy,
• możliwość współpracy z obwodem ciepła technologicznego poprzez wejście binarne,
• ochrona instalacji przed mrozem,
• ochrona pomp i siłowników przed zakleszczeniem,
• sterowanie pracą siłownika zaworu regulacyjnego wymiennika w oparciu o algorytm PI,
• możliwość obsługi siłowników zaworu regulacyjnego wymiennika sterowanych trójstawnie lub sygnałem analogowym 0-10V,
• wyświetlanie wszystkich mierzonych temperatur (zakres pomiaru temperatur
  -30°C÷95°C),
• kalibracja torów pomiarowych,
• sygnalizacja stanów alarmowych (dźwiękowa z możliwością wyłączenia i świetlna),
• test wyjść umożliwiający sprawdzenie poprawności połączeń elektrycznych,
• możliwość współpracy z cyfrowymi czujnikami temperatury wewnętrznej CTH-M,
• możliwość współpracy z innymi sterownikami serii Plus,
• możliwość obsługi regulatora za pośrednictwem sieci Internet poprzez system FRISKO-ONLINE.
