Panel operatorski HMI35 z Modbus RTU/TCP

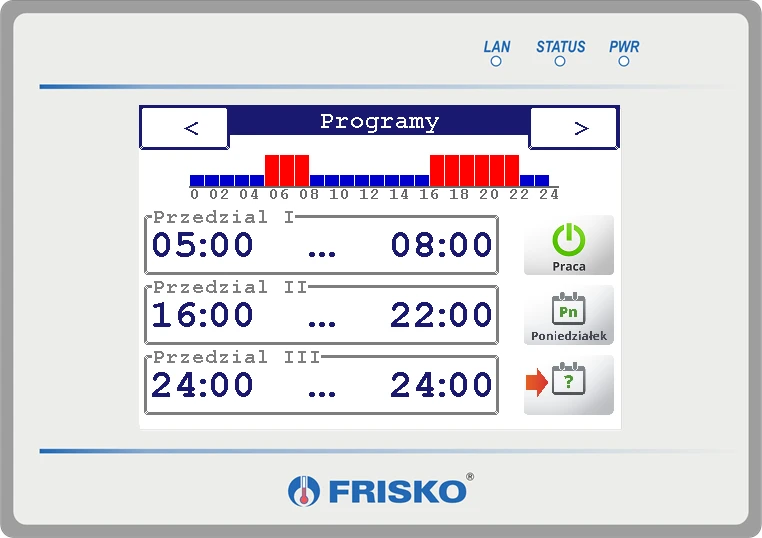

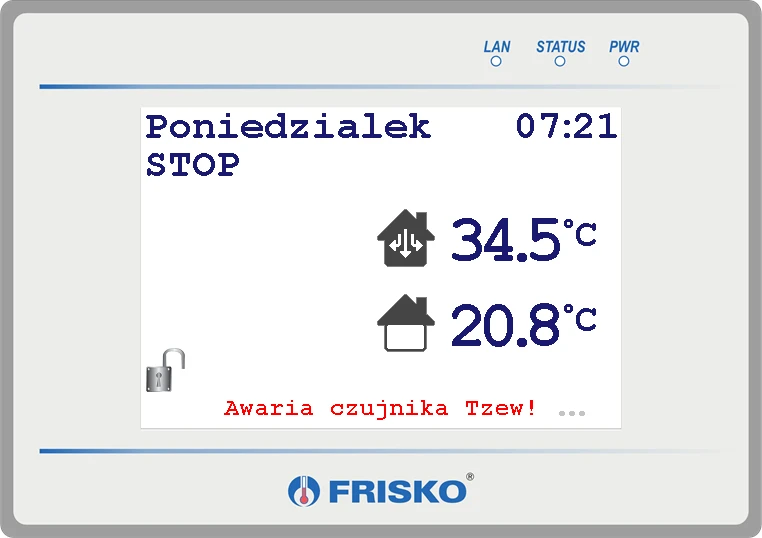

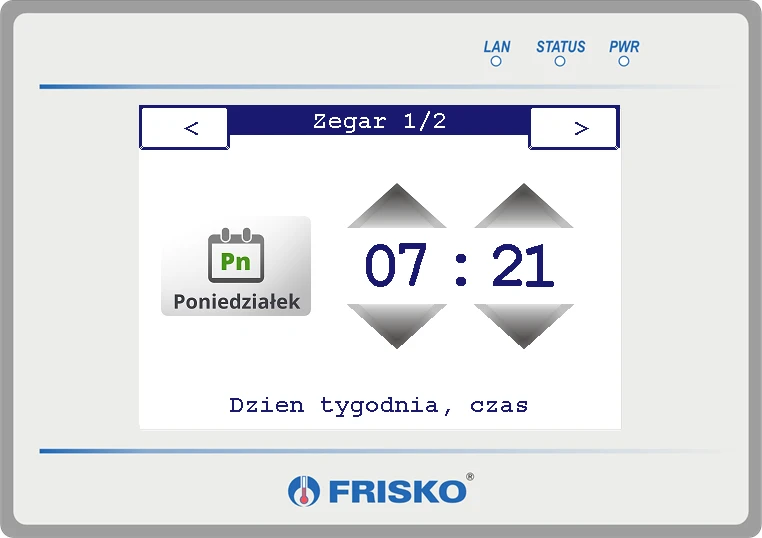

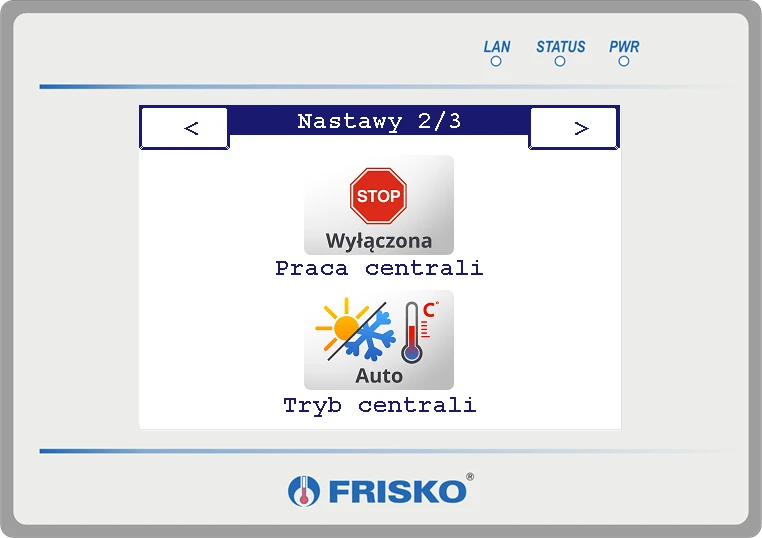

Panel operatorski HMI35 jest swobodnie programowalnym panelem HMI z 3,5” ekranem dotykowym. Rozdzielczość ekranu wynosi 480x320 pikseli. Panel umożliwia komunikację z maksymalnie ośmioma urządzeniami typu SLAVE. Komunikacja może odbywać się poprzez magistralę szeregową RS485 z wykorzystaniem protokołu Modbus RTU lub poprzez siec LAN (panel w opcjonalnym wykonaniu posiada wbudowany moduł Wi-Fi) z wykorzystaniem protokołu Modbus TCP. W danej aplikacji mogą być aktywne oba typ komunikacji.

Programowanie panelu odbywa się poprzez proste skrypty zapisywane w plikach tekstowych. Do napisania skryptów wystarczy standardowy notatnik Windows. Do kompilacji służy dedykowany, dostarczany bezpłatnie, kompilator „Kompilator7...”. Wgranie gotowego programu do panelu HMI35 ogranicza się do zapisania skompilowanego wynikowego pliku na pendrive i uruchomieniu procedury programowania na panelu.
