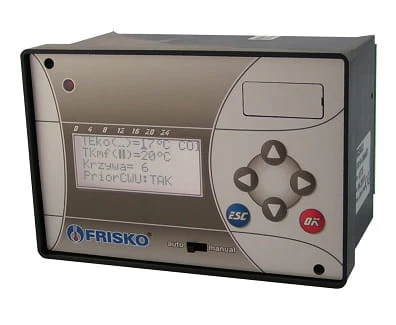

RX911-M3+ - sterownik obwodów CO z mieszaczami

RX911-M3+ jest regulatorem pogodowym przeznaczonym do sterowania trzema obwodami CO z zaworami mieszającymi. Dodatkowo regulator może sterować obwodem CWU z cyrkulacją lub obwodem CT (ciepła technologicznego). Dodatkowe obwody można wyłączyć parametrem regulatora. Wyboru układu pracy oraz jego właściwości dokonuje się parametrami konfiguracyjnymi. Schematy technologiczne trzech podstawowych układów pracy regulatora oraz odpowiadające im nastawy parametru Uklad przedstawiono na poniższych rysunkach.



W układach U2 i U3 pracą 3 pomp obiegowych CO (Pco1, Pco2, Pco3) steruje jedno wyjście regulatora.

Obwód CO1 obsługiwany jest zawsze. Obwody CO2 i CO3 można wyłączyć parametrami konfiguracyjnymi.

Ważniejsze funkcje realizowane przez regulator:

• praca w dwóch trybach Zima/Lato wybieranych ręcznie lub automatycznie,
• podział obwodów CO na całoroczne lub sezonowe,
• pogodowa lub pogodowo-pokojowa regulacja temperatury w obwodach CO,
• niezależne krzywe grzania dla obwodów CO wybierane z rodziny charakterystyk,
• niezależne programy tygodniowe dla obwodów CO,
• sterowanie pracą siłowników mieszaczy obwodów CO w oparciu o algorytm PI,
• program Ferie załączany na określoną ilość dni lub bezterminowo,
• program Party,
• tygodniowy program przygotowania CWU,
• funkcja szybkiego, jednorazowego podgrzania zasobnika CWU,
• praca z priorytetem lub bez priorytetu CWU (parametr definiowany dla każdego obwodu grzewczego oddzielnie),
• program dezynfekcji instalacji CWU (antylegionella) załączany ręcznie lub a utomatycznie,
• tygodniowy program działania cyrkulacji CWU z cykliczną pracą pompy,
• możliwość współpracy z centralką alarmową (funkcja obniżania temperatury przy braku domowników),
• sterowanie pracą pompy obwodu ciepła technologicznego w oparciu o stan wejścia binarnego WeCT,
• ochrona instalacji przed mrozem,
• ochrona pomp i siłowników przed zakleszczeniem,
• możliwość kontroli temperatury zasilania (minimalnej i maksymalnej),
• wyświetlanie wszystkich mierzonych temperatur (zakres pomiaru temperatur
  -30°C÷95°C),
• kalibracja torów pomiarowych,
• sygnalizacja stanów alarmowych (dźwiękowa z możliwością wyłączenia i świetlna),
• test wyjść umożliwiający sprawdzenie połączeń elektrycznych,
• możliwość współpracy z cyfrowymi czujnikami temperatury wewnętrznej CTH-M,
• możliwość współpracy ze sterownikami serii Plus,
• możliwość obsługi regulatora za pośrednictwem sieci Internet poprzez systemy FRISKO‑ONLINE i FRISKO-MOBILE.
