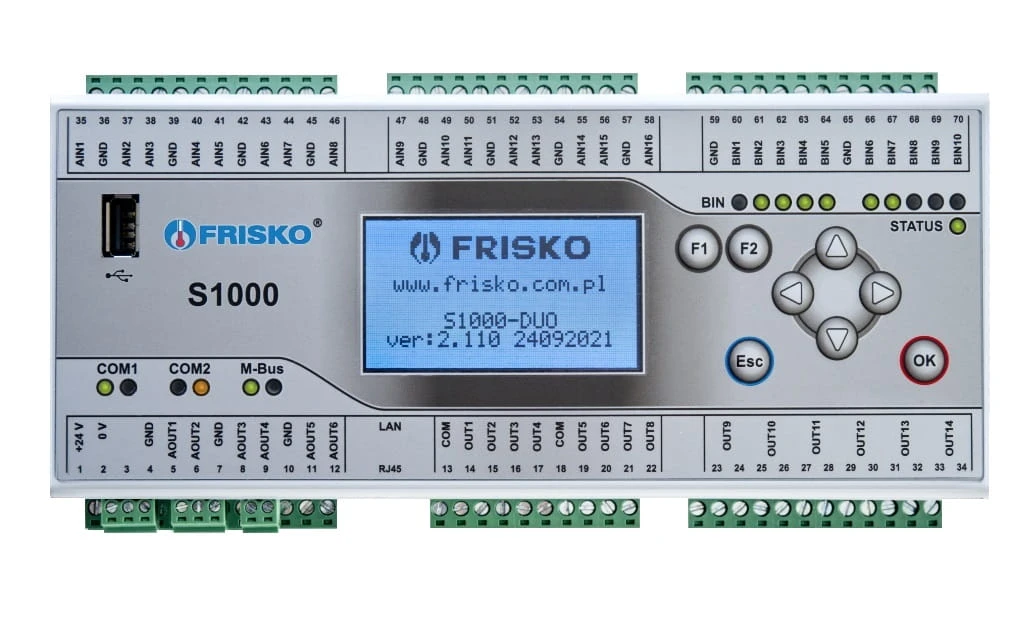

S1000-W3 - regulator węzła cieplnego

Przejdź do sekcji Opinie

4 907,70 zł

Ilość

szt.

Dostępność:

na wyczerpaniu

Kod produktu: 282

Opis

S1000-W3 jest nowoczesnym regulatorem pogodowym przeznaczonym do sterowania typowym, jedno, dwu, lub trzyfunkcyjnym węzłem cieplnym. Wyboru układu technologicznego dokonuje się parametrami w konfiguracji sterownika. Poniżej przedstawiono poglądowe schematy technologiczne najbardziej złożonych węzłów oraz odpowiadające im nastawy parametrów konfiguracyjnych. Każdy z poniższych układów można uprościć wyłączając w konfiguracji obsługę danego obwodu węzła (CO, CWU, cyrkulacji CWU lub CT). Wszystkie czujniki temperatury muszą być z elementem pomiarowym Pt1000. Obsługa czujników na powrotach, w punktach: TpowSiec, TpowCO, TpowCWU, TpowCCW, TpowCT jest opcjonalna. Przetworniki ciśnienia p_SiecPow, p_SiecZas, p_CO, p_CWU i p_CT muszą posiadać napięciowy sygnał wyjściowy 0-10V i zakres przetwarzania 0‑6bar, 0‑10bar, 0-16bar lub 0‑25bar. Obsługa każdego z przetworników jest opcjonalna. Pomiar ciśnienia w obwodzie CT jest dostępny tylko, gdy nie obsługujemy pomiaru ciśnienia na zasilaniu sieci MPEC.

Każdy z siłowników zaworów ZCO, ZCWU i ZCT może być ze sterowaniem 3‑punktowym lub analogowym 0-10V lub 2-10V.

Regulator posiada 10 napięciowych wejść binarnych co umożliwia między innymi podłączenie sygnałów awarii każdej z pomp ( PCO, PCWU, PCCW i PCT) oraz sygnałów zadziałania termostatu STB każdego z obwodów ( STB CO, STB CWU i STB CT).

Obsługiwany układ technologiczny dla nastaw:

ObslugaCO=Tak

ObslugaCWU=BezBufora

ObslugaCCW=PccwDoWym

ObslugaCT=CT

regulator węzła

Obsługiwany układ technologiczny dla nastaw:

ObslugaCO=Tak

ObslugaCWU=Stabiliz

ObslugaCCW=PccwDoWym

ObslugaCT=CT

regulator węzła

Obsługiwany układ technologiczny dla nastaw:

ObslugaCO=Tak

ObslugaCWU=Bufor1cz (wymagany 1 czujnik temperatury bufora) lub ObslugaCWU=Bufor2cz (wymagane 2 czujniki temperatury bufora)

ObslugaCCW=PccwDoBuf

ObslugaCT=CT

regulator węzła

Obsługiwany układ technologiczny dla nastaw:

ObslugaCO=Tak

ObslugaCWU=Bufor1cz (wymagany 1 czujnik temperatury bufora) lub ObslugaCWU=Bufor2cz (wymagane 2 czujniki temperatury bufora)

ObslugaCCW= PccwDoWym

ObslugaCT=CT

regulator węzła

Obsługiwany układ technologiczny dla nastaw:

ObslugaCO=Tak

ObslugaCWU=BezBufora

ObslugaCCW=PccwDoWym

ObslugaCT=1stCWU

regulator węzła

Obsługiwany układ technologiczny dla nastaw:

ObslugaCO=Tak

ObslugaCWU=Stabiliz

ObslugaCCW=PccwDoWym

ObslugaCT=1stCWU

regulator węzła

Obsługiwany układ technologiczny dla nastaw:

ObslugaCO=Tak

ObslugaCWU=Bufor1cz (wymagany 1 czujnik temperatury bufora) lub ObslugaCWU=Bufor2cz (wymagane 2 czujniki temperatury bufora)

ObslugaCCW=PccwDoBuf

ObslugaCT=1stCWU

regulator węzła

Obsługiwany układ technologiczny dla nastaw:

ObslugaCO=Tak

ObslugaCWU=Bufor1cz (wymagany 1 czujnik temperatury bufora) lub ObslugaCWU=Bufor2cz (wymagane 2 czujniki temperatury bufora)

ObslugaCCW= PccwDoWym

ObslugaCT=1stCWU

regulator węzła

Podstawowe funkcje sterownika

Tryb pracy Zima/Lato wybierany ręcznie lub automatycznie w funkcji temperatury lub daty.
Regulacja pogodowa w obwodzie CO realizowana w oparciu o obliczeniową średnią temperaturę zewnętrzną, krzywą wybieraną z rodziny charakterystyk pogodowych oraz zadaną komfortową lub ekonomiczną obliczeniową temperaturę wewnętrzną.
Regulacja pogodowa w obwodzie CO realizowana w oparciu o obliczeniową średnią temperaturę zewnętrzną oraz dwie (komfortową i ekonomiczną) 6-punktowe krzywe grzania definiowane przez użytkownika.
Stałowartościowa regulacja w obwodzie CO realizowaną w oparciu o dwie temperatury zadane - komfortową i ekonomiczną.
Obliczeniowa średnia temperatura zewnętrzna wyliczana z uwzględnieniem stałej budynku oraz wpływu bieżącej zmierzonej temperatury zewnętrznej.
Program tygodniowy dla obwodu CO umożliwiający zadeklarowanie niezależnie dla każdego dnia tygodnia trzech przedziałów czasowych w których obowiązuje zadana temperatura komfortowa (poza przedziałami obowiązuje zadana temperatura ekonomiczna - obniżona).
Program Ferie obowiązujący dla całej instalacji (definiowane dwa okresy ferii, wyznaczone w oparciu o daty rozpoczęcia i zakończenia, z niezależnymi trybami pracy dla każdego z nich).
Cztery tryby pracy obwodu CO: praca według programu tygodniowego, praca z zadaną komfortową, praca z zadaną ekonomiczną lub praca w trybie ochrony antyzamarzaniowej.
Funkcja ograniczania mocy chwilowej obwodu CO realizowana w oparciu o odczyt danych z licznika ciepła (wymagany licznika ciepła z modułem komunikacyjnym M-Bus).
Regulacja temperatury na zasilaniu obwodu CO w oparciu o algorytm PI.
Obsługa siłownika zaworu regulacyjnego CO ze sterowaniem 3-punktowym lub analogowym 0‑10V (2‑10V).
Kontrola zadziałania termostatu STB w obwodzie CO.
Kontrola pracy (awarii) pompy obiegowej CO.
Kontrola minimalnego ciśnienia w instalacji CO.
Obsługa obwodu CWU w konfiguracji z buforem (z jednym lub dwoma czujnikami temperatury bufora), ze stabilizatorem CWU lub bezpośredniego.
Trzy tryby pracy z priorytetem obwodu CWU nad obwodami CO i CT (bezwzględny, częściowy redukujący zasilanie CO do wartości ekonomicznej oraz automatyczny z ustawianym maksymalnym wpływem obwodu CWU na zadane temperatury zasilania CO i CT).
Funkcja ograniczająca maksymalny czas ładowania bufora CWU przy pracy z aktywnym priorytetem CWU.
Funkcja zmiany strefy ładowania bufora (aktywna dla układu z dwoma czujnikami temperatury w buforze CWU).
Funkcja porannego ładowania bufora przed szczytem zapotrzebowania na ciepło przez węzeł.
Zadana komfortowa i ekonomiczna temperatura CWU.
Program tygodniowy dla obwodu CWU umożliwiający zadeklarowanie niezależnie dla każdego dnia tygodnia trzech przedziałów czasowych w których obowiązuje zadana temperatura komfortowa (poza przedziałami obowiązuje zadana temperatura ekonomiczna - obniżona).
Funkcja dezynfekcji obwodu CWU realizowana cyklicznie w wybranym dniu tygodnia lub załączana ręcznie przez użytkownika.
Regulacja temperatury na zasilaniu obwodu CWU w oparciu o algorytm PID.
Obsługa siłownika zaworu regulacyjnego CWU ze sterowaniem 3-punktowym lub analogowym 0‑10V (2‑10V).
Kontrola zadziałania termostatu STB w obwodzie CWU.
Kontrola pracy (awarii) pompy ładującej bufor CWU.
Kontrola minimalnego ciśnienia w instalacji CWU.
Kontrola minimalnej temperatury na zasilaniu CWU.
Obsługa obwodu cyrkulacji CWU z pompą podłączoną do wymiennika CWU lub do bufora.
Sterowanie pracą pompy cyrkulacji CWU czasowe (cykliczne, definiowane czasy pracy i postoju pompy) lub zależnie od temperatury na powrocie z cyrkulacji. Sterowanie cyrkulacją synchronizowane z CWU lub niezależne.
Kontrola pracy (awarii) pompy cyrkulacji CWU.
Obsługa obwodu grzewczego pracującego jako niezależny obwód ciepła technologicznego CT lub jako pierwszy stopień CWU.
Regulacja pogodowa w obwodzie CT realizowana w oparciu o temperaturę zewnętrzną oraz 6‑punktową krzywą grzania definiowaną przez użytkownika.
Stałowartościowa regulacja w obwodzie CT.
Praca obwodu CT uzależniona od stanu wejścia binarnego sygnalizacji zapotrzebowania na ciepło (funkcjonalność ta umożliwia sprzężenie obwodu CT z automatyką zasilanych przez CT instalacji grzewczych, np. central wentylacyjnych czy AGW).
Regulacja temperatury na zasilaniu obwodu CT w oparciu o algorytm PI.
Obsługa siłownika zaworu regulacyjnego CT ze sterowaniem 3-punktowym lub analogowym 0‑10V (2‑10V).
Kontrola zadziałania termostatu STB w obwodzie CT.
Kontrola pracy (awarii) pompy obiegowej CT.
Kontrola minimalnego ciśnienia w instalacji CT.
Funkcja ograniczania temperatury powrotu do sieci realizowana w oparciu o temperaturę zewnętrzną oraz dwupunktową krzywą powrotu (dodatkowo niezależne ograniczenie na czas grzania CWU).
Priorytet ochrony powrotu z ustawianym maksymalnym wpływem powrotu na zadane temperatury zasilania obwodów CO, CWU i CT).
Kontrola minimalnego ciśnienia w instalacji po stronie sieci.
Funkcja ochrony przed zakleszczaniem pomp i zaworów.
Funkcja ochrony antyzamarzaniowej (dwa poziomy ochrony).
Wejście binarne do sygnalizacji "dowolnej" awarii (np. obecności wody na podłodze w węźle itp.).
Rozbudowana diagnostyka instalacji (między innymi możliwość podłączenia sygnałów awarii pompy, zadziałania STB, kontrola pracy czujników, kontrola granicznych parametrów temperatury zasilania każdego z obwodów grzewczych).
Funkcja managera konfiguracji umożliwiająca zapis (odczyt) konfiguracji sterownika na Pendrive i jej przeniesienie na inny sterownik takiego samego węzła, skracając znacznie proces uruchamiania węzła lub wymiany sterownika.
Graficzny wyświetlacz.
Odczyt na ekranie mierzonych temperatur, ciśnień oraz stanu wejść binarnych.
Trzy poziomy dostępu do parametrów sterownika.
Funkcja testu wyjść umożliwiająca sprawdzenie połączeń elektrycznych obwodów sterowania.
Funkcja odczytu stanu wyjść sterownika.
Wbudowany zegar czasu rzeczywistego RTC.
Dwa porty COM1 i COM2 typu RS485 z zaimplementowaną obsługą Modbus RTU.
Port ethernetowy z zaimplementowaną obsługą Modbus TCP.
Port M-Bus do odczytu danych z licznika ciepła CO.
Port USB.
